R106722000 力士樂直線導套組件
品牌：博世力士樂
部件號：R106722000
軸徑：20mm
類型：直線導套組件帶標準滾珠導套，開式
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R106722000 力士樂直線導套組件，開式。

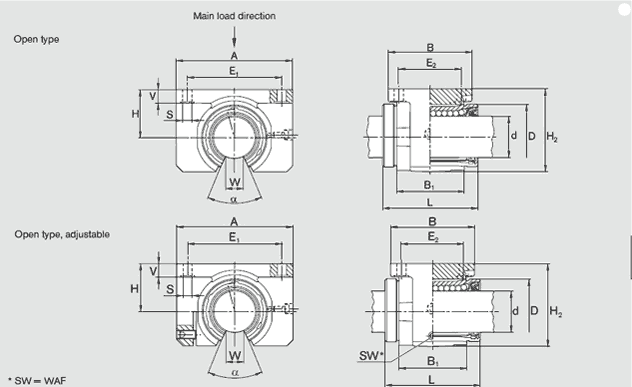

結構
● 精密軸承座 (球墨鑄鐵)
● 用定心螺栓固定
● 標準滾珠導套帶密封圈
| ød | 20 | |
| D | 32 | |
| H | 25 | |
| H2 | 42 | |
| L | 45 | |
| A | 60 | |
| B | 42 | |
| B1 | 28 | |
| E1 | 45±0.15 | |
| E2 | 32±0.15 | |
| S | 4.5 | |
| V | 8 | |
| W | 10 | |
| SW | 2.5 | |
| 角度a(o) | 60 | |
| 徑向間隙 | +36 +4 |
|
| 公差用于尺寸H | +5 -19 |
|
| 額定載荷 （N) C | 1280 | |
| 額定載荷（N) C0 | 970 | |
| 重量（KG) | 0.39 |
1)公差DIN 1685-GTB 16
2)以軸公稱尺寸d為基準的*小尺寸
3)螺栓擰緊狀態，與軸公稱尺寸d相關
4)所給的額定載荷適用于主載荷方向
