雙螺母齒差式絲杠螺母結構的調整
發布日間：2018-02-01 15:28:11 瀏覽次數：22
單螺母加過盈調整間隙的結構已少見,目前主要采用雙螺母結構消除間隙。雖然雙螺母齒差調隙式滾珠絲杠螺母副的結構較為復雜，但調整操作方便，通過簡單的計算就可獲得精確的調整量，是目前應用*為廣泛的一種結構，現就以它為例進行介紹。

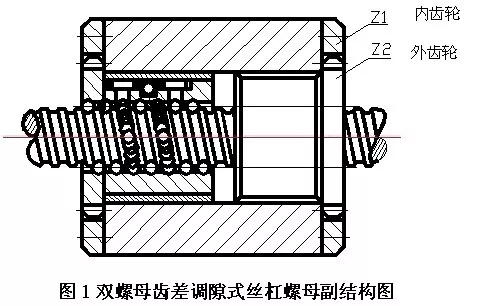

兩個螺母的凸緣上各制有圓柱外齒輪,而且齒數差為1,既:Z2-Z1=1,兩個內圈齒數相同,并用螺釘和銷釘固定在螺母的兩端.調整時先將內齒圈取出,根據間隙的大小,使兩個螺母分別在相同方向上轉過一個齒或幾個齒,這樣就使這兩個螺母彼此在軸向上接近了一個相應的距離(因?yàn)閮蛇叺凝X數是差是1,所以實際轉過的角度是不同的).間隙的消除量(△)可用下式計算；
△=nt/Z2Z1或n=△Z2Z1/t
式中n-------兩個螺母在同一方向轉過的齒數;
Z2，Z1---齒輪的齒數.
滾珠絲杠螺母副副的調整限度是：使數控機床在額定滿載情況下剛好實現無間隙進給為*佳狀態。
